Tế bào quang điện là gì? Sự chuyển đổi ánh sáng

Tế bào quang điện là gì?

Tế bào quang điện là phần tử bán dẫn có chứa trên bề mặt một số lượng lớn các cảm biến ánh sáng là diode quang, thực hiện biến đổi năng lượng ánh sáng thành năng lượng điện. Cường độ dòng điện, hiệu điện thế hoặc điện trở của pin Mặt Trời thay đổi phụ thuộc bởi lượng ánh sáng chiếu lên chúng. Tế bào quang điện được ghép lại thành khối để trở thành pin Mặt Trời (thông thường 60 hoặc 72 tế bào quang điện trên một tấm pin Mặt Trời). Tế bào quang điện có khả năng hoạt động dưới ánh sáng Mặt Trời hoặc ánh sáng nhân tạo. Chúng có thể được dùng như cảm biến ánh sáng (ví dụ cảm biến hồng ngoại), hoặc các phát xạ điện từ gần ngưỡng ánh sáng nhìn thấy hoặc đo cường độ ánh sáng

Sự chuyển đổi này thực hiện theo hiệu ứng quang điện. Hoạt động của pin Mặt Trời được chia làm ba giai đoạn:

• Đầu tiên năng lượng từ các photon ánh sáng được hấp thụ và hình thành các cặp electron-hole trong chất bán dẫn.
• Các cặp electron-hole sau đó bị phân chia bởi ngăn cách tạo bởi các loại chất bán dẫn khác nhau (p-n junction). Hiệu ứng này tạo nên hiệu điện thế của pin Mặt Trời.
• Pin Mặt Trời sau đó được nối trực tiếp vào mạch ngoài và tạo nên dòng điện.

Hiệu ứng quang điện được phát hiện đầu tiên năm 1839  bởi nhà vật lý Pháp Alexandre Edmond Becquerel lúc ông 19 tuổi khi đang làm thí nghiệm tại phòng nghiên cứu của cha. Willoughby Smith nhắc đến phát minh này trong một bài báo xuất bản ngày 20 tháng 2 năm 1873 trên tạp chí Nature. Tuy nhiên cho đến 1883 một pin năng lượng mới được tạo thành, bởi Charles Fritts, ông phủ lên mạch bán dẫn selen một lớp cực mỏng vàng để tạo nên mạch nối, thiết bị chỉ có hiệu suất 1%. Năm 1888, nhà vật lý học người Nga Aleksandr Stoletov tạo ra tấm pin đầu tiên dựa vào hiệu ứng quang điện được phát hiện bởi Heinrich Hertz trước đó vào năm 1887.

Tìm hiểu về pin Mặt Trời, thì cần một chút lý thuyết nền tảng về vật lý chất bán dẫn. Để đơn giản, miêu tả sau đây chỉ giới hạn hoạt động của một pin năng lượng tinh thể silic.

Nguyên tố Silic thuộc nhóm IVA trong bảng tuần hoàn các nguyên tố hóa học, tức là có 4 electron lớp ngoài cùng. Silic nguyên tố không tìm thấy trong tự nhiên mà tồn tại dạng hợp chất phân tử ở thể rắn. Cơ bản có hai loại chất rắn silicon, là vô định hình (không có trật tự sắp xếp) và tinh thể (các nguyên tử sắp xếp theo thứ tự dãy không gian 3 chiều). Pin năng lượng Mặt Trời phổ biến nhất là dạng đa tinh thể silicon.

Silic là vật liệu bán dẫn. Nghĩa là trong thể rắn của silic, tại một tầng năng lượng nhất định, electron có thể đạt được, và một số tầng năng lượng khác thì không được. Đơn giản hiểu là có lúc dẫn điện, có lúc không dẫn điện. Lý thuyết này căn cứ theo thuyết cơ học lượng tử.

Đã có nhiều loại vật liệu khác nhau được thử nghiệm chế tạo pin Mặt Trời. Có hai tiêu chuẩn đánh giá, là hiệu suất và giá cả.

Hiệu suất là tỉ số giữa năng lượng điện từ và năng lượng ánh sáng Mặt Trời. Vào buổi trưa một ngày trời trong, ánh Mặt Trời tỏa nhiệt khoảng 1000 W/m². trong đó 10% hiệu suất của 1 module 1 m² cung cấp năng lượng khoảng 100 W. hiệu suất của pin Mặt Trời thay đổi từ 6% từ pin Mặt Trời làm từ silic vô định hình, và có thể lên đến 30% hay cao hơn nữa.

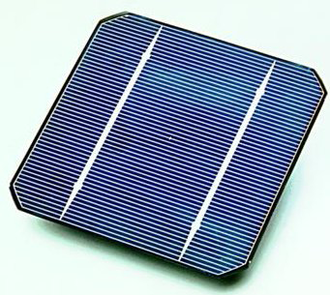

Ngày nay thì vật liệu chủ yếu chế tạo pin Mặt Trời (và cho các thiết bị bán dẫn) là silic dạng tinh thể. Pin Mặt Trời từ tinh thể silic chia ra thành ba loại:

• Một tinh thể hay tinh thể đơn (module) sản xuất dựa trên quá trình Czochralski. Đơn tinh thể loại này có hiệu suất tới 16%. Chúng thường rất đắt tiền do được cắt từ các thỏi silic hình ống, các tấm đơn thể này có các mặt trống ở góc nối các module.
• Đa tinh thể làm từ các thỏi đúc – đúc từ silic nung chảy cẩn thận được làm nguội và làm rắn. Các pin này thường rẻ hơn các đơn tinh thể, tuy nhiên hiệu suất kém hơn. Tuy nhiên chúng có thể tạo thành các tấm vuông che phủ bề mặt nhiều hơn đơn tinh thể bù lại cho hiệu suất thấp của nó.
• Dải silic tạo từ các miếng phim mỏng từ silic nóng chảy và có cấu trúc đa tinh thể. Loại này thường có hiệu suất thấp nhất, tuy nhiên loại này rẻ nhất trong các loại vì không cần phải cắt từ thỏi silicon.

Khi một photon chạm vào một mảnh silic, một trong hai điều sau sẽ xảy ra:

• Photon truyền trực xuyên qua mảnh silic. Điều này thường xảy ra khi năng lượng của photon thấp hơn năng lượng đủ để đưa các hạt electron lên mức năng lượng cao hơn.
• Năng lượng của photon được hấp thụ bởi silic. Điều này thường xảy ra khi năng lượng của photon lớn hơn năng lượng để đưa electron lên mức năng lượng cao hơn.
